Какой клей используют для резиновой крошки

• Типы клея для резиновых покрытий
  • Полиуретановый клей: отраслевой стандарт
  • Алифатический клей для наружных цветных покрытий
  • Акриловые и метилметакрилатные клеи
  • Другие полимерные связующие
• Однокомпонентный или двухкомпонентный: что выбрать
• Линейка клеев ДЗИТ
• Как подобрать клей под объект
  • Детские и спортивные площадки
  • Промышленные и коммерческие объекты
• Расход, пропорции и смешивание
• Ошибки при выборе и применении клея
• Часто задаваемые вопросы

Покрытие из резиновой крошки держится ровно столько, сколько держит клей. Правильно подобранное связующее — гарантия того, что через сезон поверхность не пойдёт пузырями и не начнёт крошиться по краям. Неправильное — дорогостоящий ремонт уже на втором году эксплуатации. На рынке для укладки резиновых покрытий применяют несколько типов клеёв, но один занимает доминирующую позицию — полиуретановый.

Типы клея для резиновых покрытий

В профессиональной укладке резинового покрытия используется три основных категории клеёв: полиуретановые, акриловые и метилметакрилатные. Каждая занимает свою нишу, но полиуретановые — стандарт для бесшовного покрытия из резиновой крошки на подавляющем большинстве объектов.

Полиуретановый клей: отраслевой стандарт

Полиуретановый клей сочетает то, что трудно получить в одном составе: высокую прочность соединения, эластичность в диапазоне температур от −40°C до +80°C и устойчивость к влаге. Именно эти свойства обеспечивают долговечность бесшовного покрытия на улице, где материал постоянно испытывает циклы замораживания и оттаивания, нагрева и охлаждения.

Преимущества полиуретановых составов:

• не содержат органических растворителей — безопасны при работе на открытых объектах;
• сохраняют эластичность в широком температурном диапазоне;
• формируют пористую структуру с хорошей водопроницаемостью;
• совместимы с SBR- и EPDM-крошкой.

В основе состава — полиуретановые преполимеры: продукт реакции полиэфирного полиола и MDI (метилендифенилдиизоцианата). Изоцианатные группы NCO в концентрации 8–10% обеспечивают химическую сшивку гранул между собой и с основанием. Отверждение однокомпонентного клея запускает влага воздуха — никакой предварительной подготовки перед работой не нужно.

Алифатический клей для наружных цветных покрытий

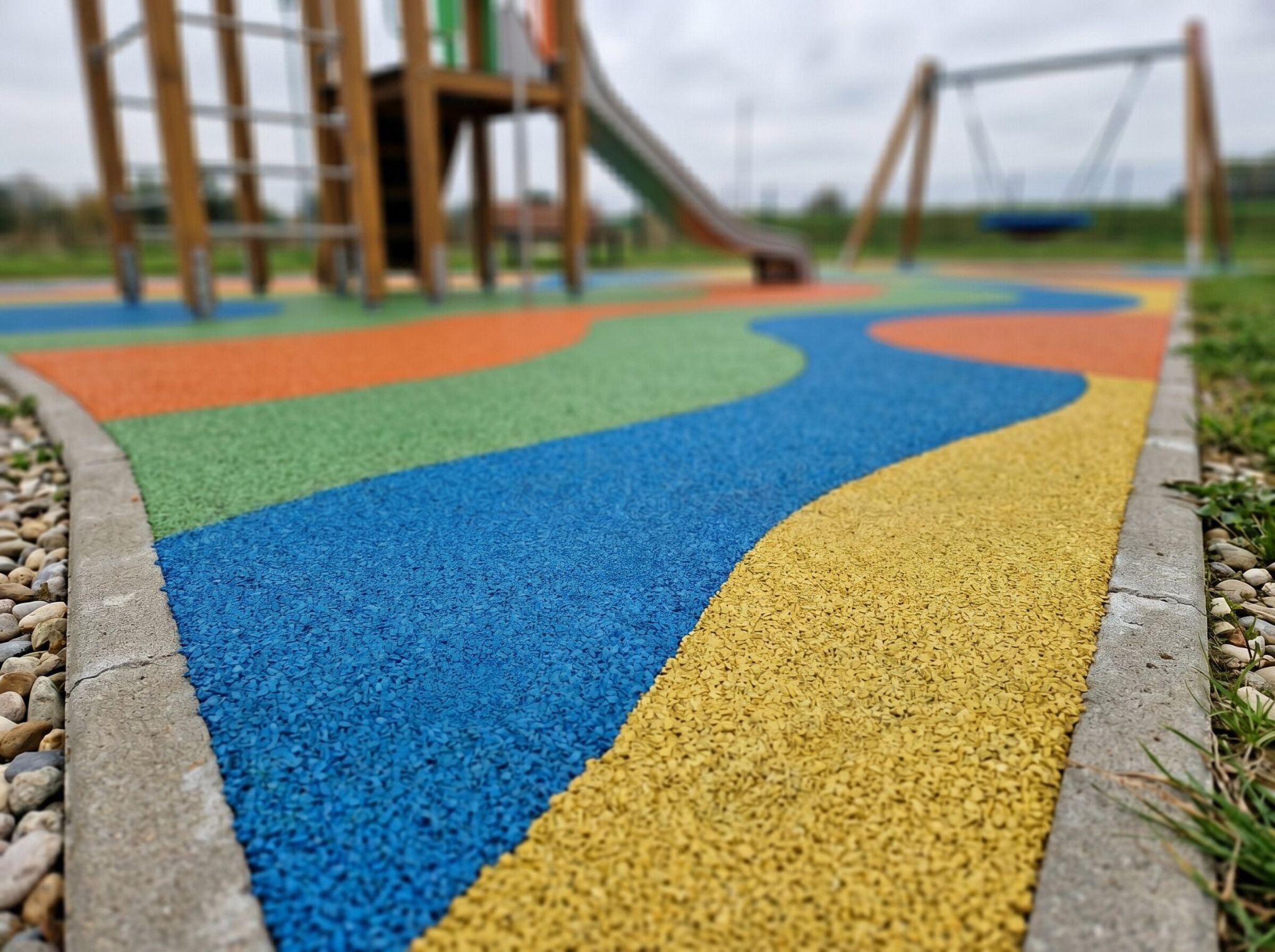

Отдельный подтип полиуретановых составов — алифатический клей, разработанный специально для цветных наружных покрытий. Его принципиальное отличие — устойчивость к УФ-излучению 8-го класса. Обычный состав со временем желтеет под прямым солнцем, алифатический клей сохраняет нейтральный цвет на протяжении всего срока использования покрытия. Для EPDM-крошки ярких оттенков на открытых площадках — это оптимальный выбор.

Акриловые и метилметакрилатные клеи

Акриловые и метилметакрилатные (ММА) клеи занимают нишевую позицию. Главный козырь — очень быстрое отверждение: в зависимости от температуры воздуха покрытие выходит на нагрузки уже через 1–3 часа, тогда как полиуретановый клей требует 12–24 часа отверждения. Такие клеи актуальны там, где объект нужно открыть в кратчайшие сроки.

При этом у клеёв на акриловой основе есть ограничения: более высокая цена, специфические требования к смешиванию компонентов и меньшая эластичность при низких температурах. На объектах с динамическими нагрузками (беговых дорожках, спортивных площадках) они уступают полиуретановым аналогам.

Другие полимерные связующие

Клеи на основе синтетических смол применяют преимущественно как грунтовочный или нижний слой в многослойных конструкциях. В качестве основного связующего для крошки их используют редко: адгезия к резиновым гранулам слабее, чем у полиуретановых составов.

Однокомпонентный или двухкомпонентный: что выбрать

Среди полиуретановых составов ключевой выбор — между однокомпонентным и двухкомпонентным клеем. У каждого свои особенности применения.

Однокомпонентный состав предпочтителен на объектах с большими площадями: 40–60 минут жизнеспособности дают комфортный запас для работы без спешки. Двухкомпонентный клей оправдан тогда, когда критически важно быстро открыть объект — его покрытие набирает прочность вдвое быстрее.

Важно! При работе с двухкомпонентными составами точное соблюдение пропорций компонентов А и Б обязательно. Отклонение от рецептуры — гарантированный брак всего замеса.

Линейка клеев ДЗИТ

ДЗИТ (ООО «Дмитровский завод инновационных технологий») — российский производитель однокомпонентных полиуретановых клеев для резиновой крошки. В линейке три состава с разными характеристиками под разные задачи.

• ДЗИТ Эластик — основной клей для резиновой крошки на детских и спортивных площадках. Вязкость при +25°C — 3400±500 мПа·с, содержание NCO — 8,8–9,8%, плотность — 1,10±0,03 г/см³, УФ-стойкость — 8-й класс. Цвет — светло-янтарный, растворителей нет. Количество клея при замесе: 1,4–1,6 кг на 7 кг крошки (около 20–24% по весу). Совместим с SBR- и EPDM-крошкой, подходит для чернового и финишного слоёв покрытия. При соблюдении технологии укладки срок службы покрытия — более 5 лет.
• ДЗИТ Комфорт — состав янтарного цвета, вязкость 3000 мПа·с. Гипоаллергенен, подходит для окрашенной и неокрашенной EPDM-крошки. Рекомендованное соотношение — 1,8 кг клея на 8 кг крошки. Формирует упругое покрытие, устойчивое к статическим и динамическим нагрузкам.
• ДЗИТ Премиум — универсальный клей для крошки фракции 2–6 мм. При +20°C и влажности воздуха 70% пешеходное отверждение наступает менее чем через 12 часов, полное — не позднее 24 часов. Оптимален для финишного слоя, а также для производства плитки и матов.

Все три клея производитель поставляет в металлических бочках по 200–225 кг. Цена — от 300 рублей за килограмм. Перед заказом важно уточнить совместимость конкретного клея с фракцией и типом крошки.

Как подобрать клей под объект

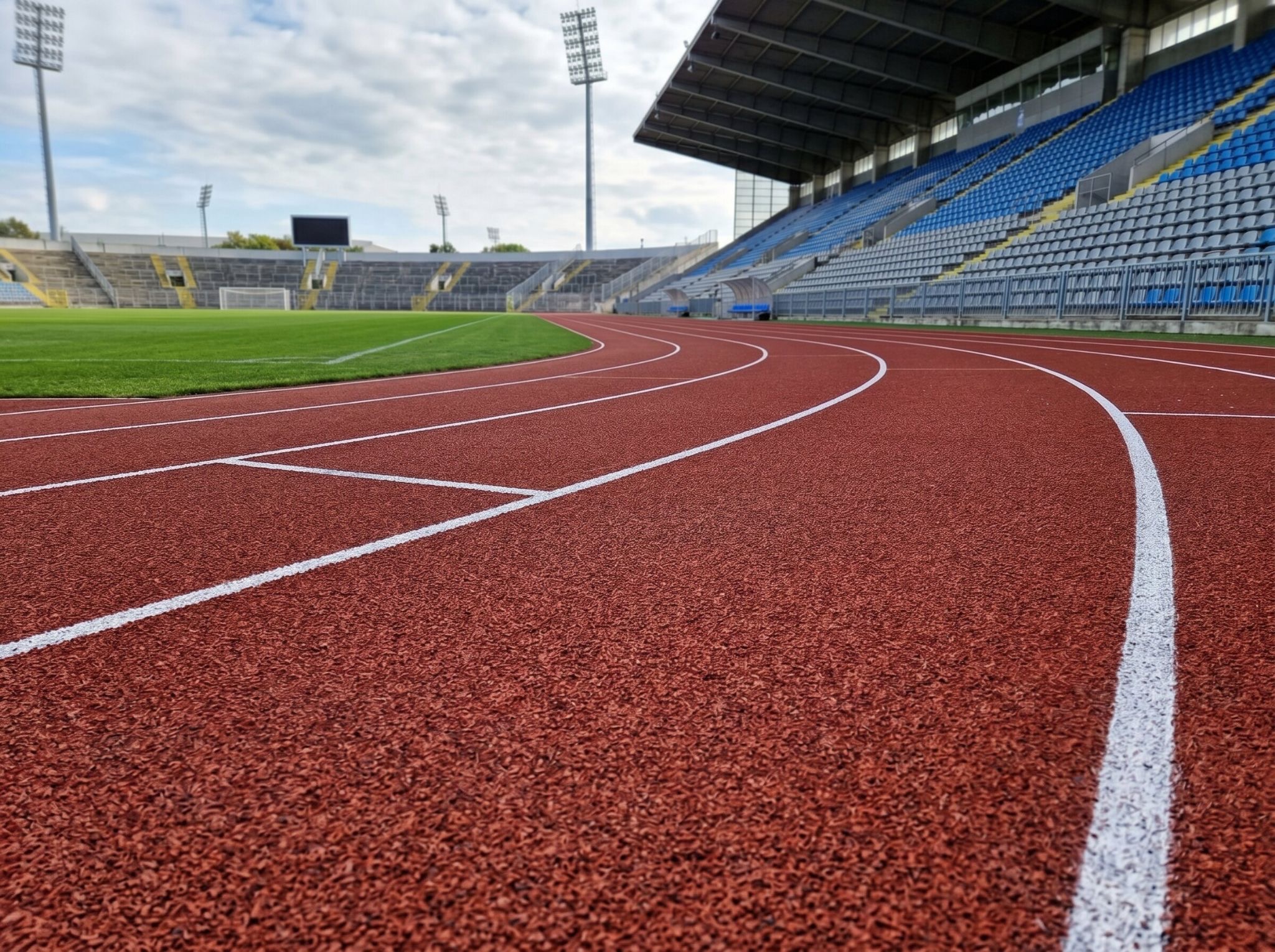

Детские и спортивные площадки

Покрытия детских площадок работают по ГОСТ Р ЕН 1177-2013 (требования к ударопоглощению). Адгезия между слоями и эластичность самого клея напрямую влияют на амортизационные характеристики системы. Толщина слоя — от 15 до 60 мм в зависимости от высоты игрового оборудования. Для таких объектов выбирают составы с сертификатами безопасности и содержанием NCO 8,8–9,8%.

Промышленные и коммерческие объекты

На паркингах, складах и производственных площадках покрытие испытывает нагрузки от тяжёлой техники и химические воздействия: масла, топливо, агрессивные жидкости. Здесь нужны составы с повышенной стойкостью к истиранию и химии. Стандартный однокомпонентный состав с правильной подготовкой основания справляется с такими условиями при толщине слоя покрытия от 10 мм.

Расход, пропорции и смешивание

Для укладки слоя толщиной 10 мм на 1 м² расходуют 1,2–1,7 кг клея. Точный расход зависит от фракции крошки и её чистоты: пыльная крошка с мелкими примесями «съедает» больше клея — часть связующего тратится на смачивание пыли, а не на сцепку гранул.

Приготовление смеси — один из самых ответственных этапов. Крошку засыпают в принудительный миксер (гравитационная бетономешалка не подходит — смесь получится неоднородной), клей предварительно прогревают до +15…+30°C: при низкой температуре вязкость состава растёт и он хуже обволакивает гранулы. После перемешивания каждая гранула должна покрыться тонкой равномерной плёнкой — проверяют, сжав горсть смеси в руке (в перчатках): комок должен легко рассыпаться при надавливании.

Важно! Жизнеспособность готовой смеси при +20°C — 40–60 минут. После этого клей схватывается и смесь теряет подвижность. Порции готовят под скорость укладки бригады, не наперёд.

Ошибки при выборе и применении клея

Большинство проблем с покрытием начинаются именно здесь. Типичные ошибки:

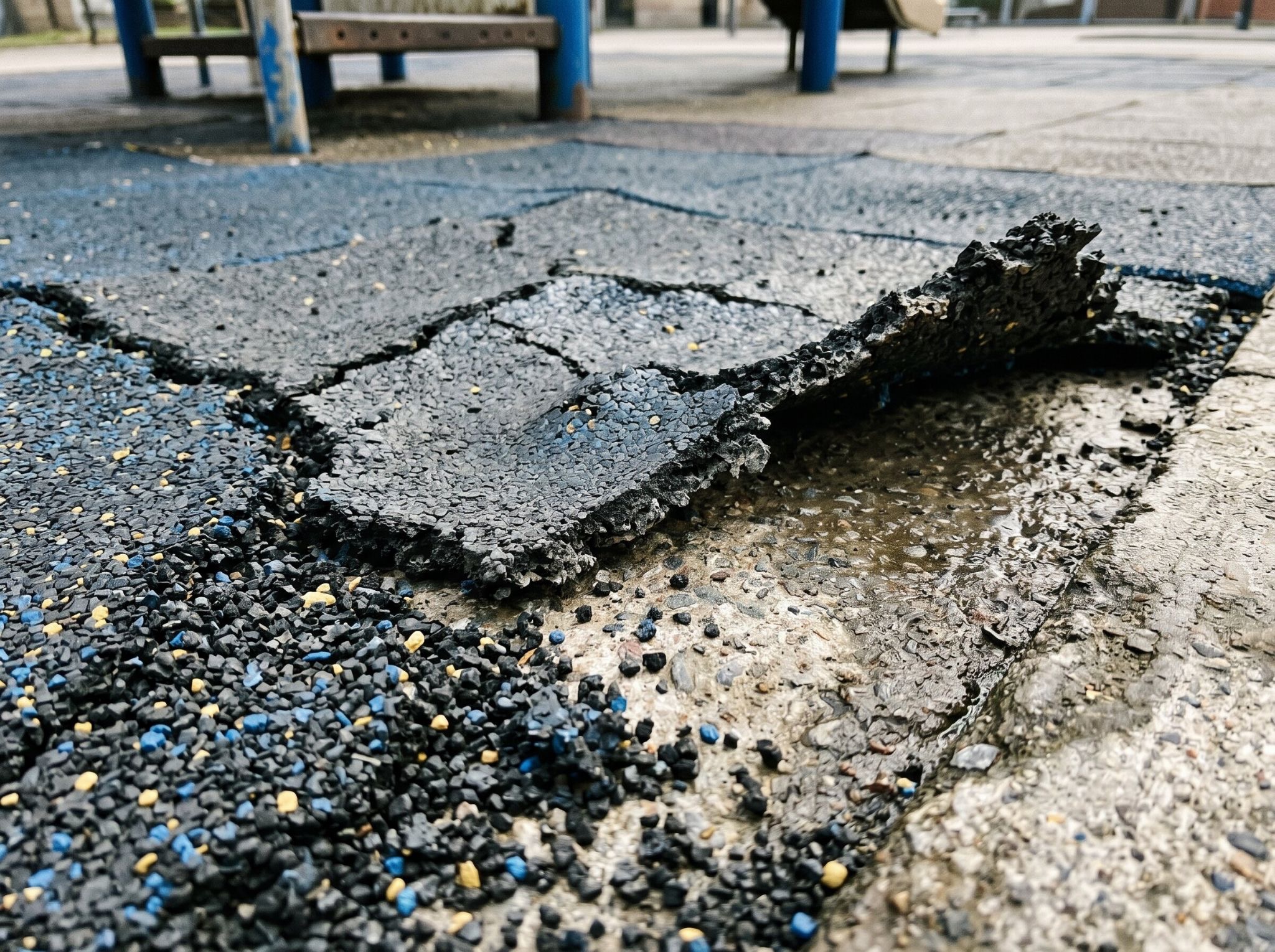

• Влажное основание. При влажности бетона выше 4% адгезия нарушается — покрытие вздувается или отслаивается участками. Перед работой проверяют влагомером.
• Нарушение пропорций. Избыток клея делает смесь излишне текучей, но прочности не добавляет. Недостаток — покрытие быстро рассыпается. Компоненты взвешивают точно, на электронных весах.
• Работа при неподходящей температуре. Ниже +5°C скорость полимеризации клея падает критически — покрытие не набирает расчётной прочности. Выше +30°C смесь схватывается слишком быстро, качественно уложить её уже не выйдет.
• Приобретение клея без проверки производителя. Клея для резиновой крошки на рынке много, и часть из них — разбавленные или поддельные составы. Внешне они неотличимы от оригинала, но дают слабую сшивку и короткий срок службы. Покупать клей для резиновой крошки стоит напрямую у производителя или у проверенного дистрибьютора.
• Неправильное хранение. Вскрытая тара начинает полимеризоваться при контакте с воздухом. Бочки хранят плотно закрытыми при +5…+25°C. Срок годности запечатанной тары — 6 месяцев; после истечения срока состав проверяют по вязкости и содержанию NCO.

Какой клей для резиновой крошки подойдёт в конкретном случае — зависит от типа объекта, фракции и цвета крошки, условий эксплуатации и сроков сдачи. При возникновении сомнений в выборе клея лучше проконсультироваться с производителем напрямую — у каждого состава есть чёткие рекомендации по совместимости, которые экономят время и деньги.

Часто задаваемые вопросы
